产品概述
迅饶MBus转USB转换器通过MBus接口接入热量表、水表等终端仪表的MBus总线，另一端直接输出USB信号，可无缝对接电脑或带USB接口的网关，实现对终端仪表的快速访问、数据读取与参数调试。产品全面兼容国产CJ188标准与欧洲EN1434标准，满足不同地区、不同类型仪表的接入需求，为现场工程师提供高效、稳定的调试解决方案。
产品图
产品性能简介
-硬件透明传输，信号零延迟，传输性能稳定可靠；
-工业级用料，全进口原装芯片，全STM加工；
-标准工业亚当客体，导轨安装便捷迅速；
-完备的过载、短路保护电路，防浪涌电路，保护您的电脑；
-CPU、通信、过载指示灯一应俱全，清晰指向数据流向；
原理图
尺寸图
接线图

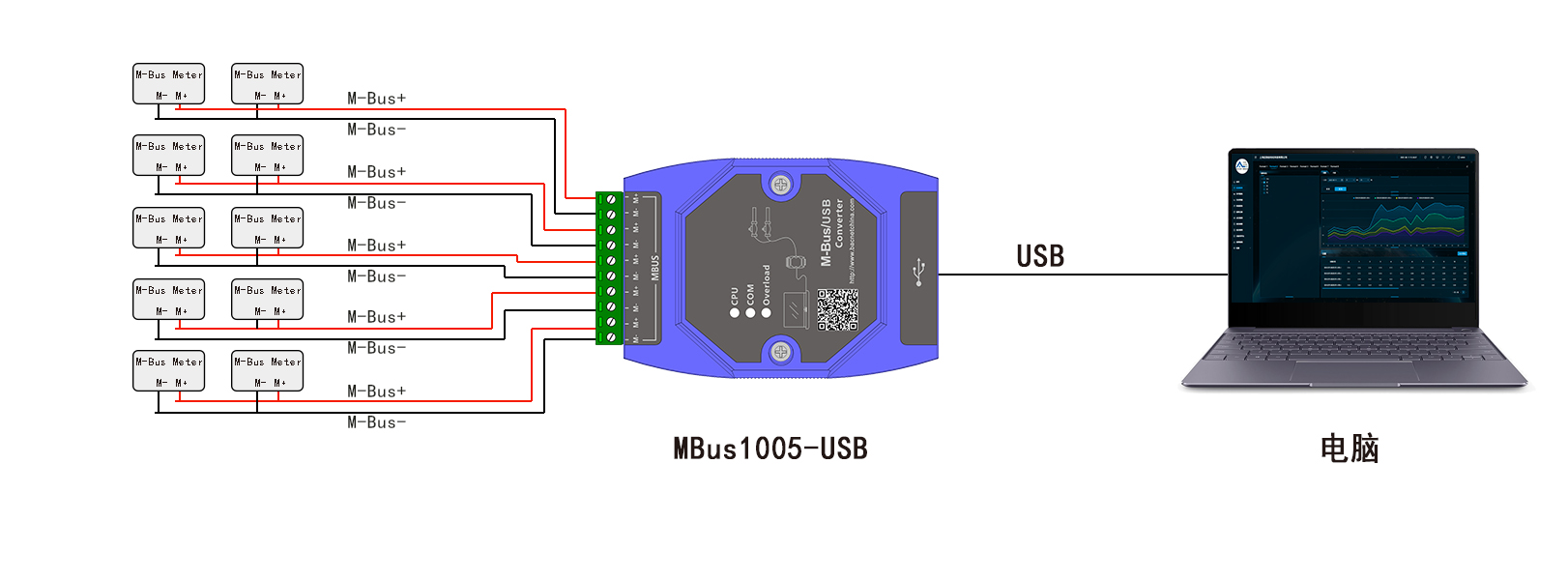

图1-MBus1005-USB对接主站软件

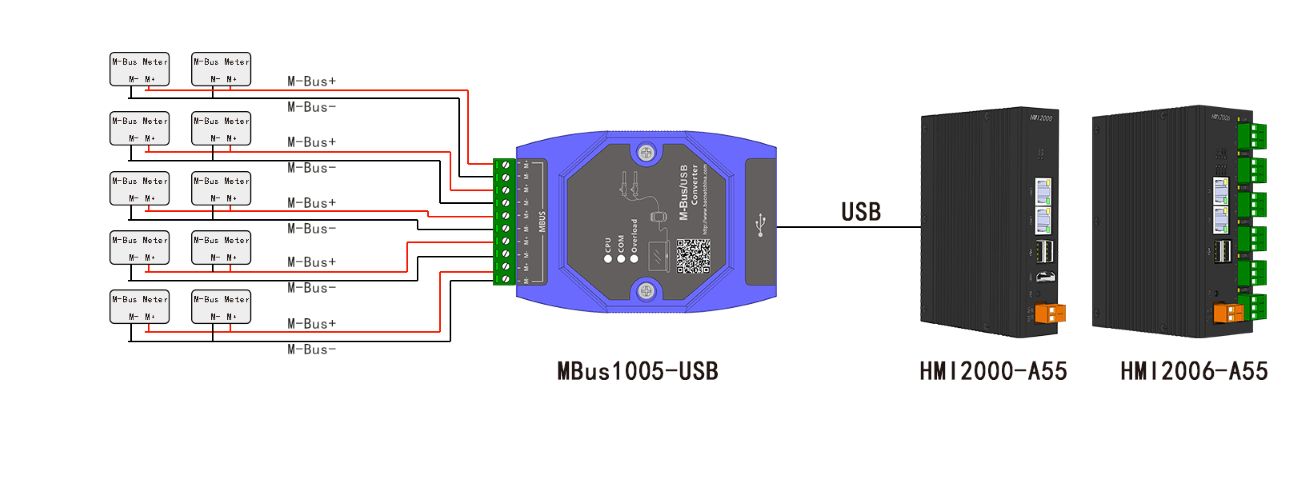

图2-MBus1005-USB对接迅饶网关
硬件参数
1、 将模块的10pin接线端子其中的任意MBus+与MBus-连接仪表的两芯线，不分正负极性。
|
描述 |
MBus1005USB |
|
MBus接线 |
5组MBus总线MBus+, MBus-(建议总共不超过10台设备) |
|
MBus静态电压 |
24V DC |
|
MBus发送电压 |
36V DC |
|
供电 |
USB总线供电(5V DC), 无需外部电源, 功率2.5W |
|
通信波特率 |
2400bps |
|
负载能力 |
10个标准负载（1.2个毫安） |
|
尺寸 |
113*72*44 mm |
|
工作温湿度 |
-20℃~+70℃，5%~95%无凝露 |
|
重量 |
150g |
|
安装方式 |
导轨式 |
指示灯说明
|
指示灯 |
描述 |
|
1.CPU指示灯 |
模块供电开始，CPU指示灯（绿色）长亮。指示灯熄灭提示模块不能正常工作，须断开电源接口。 |
|
2.通信指示灯 |
下行数据（电脑向仪表发送数据）时，指示灯（绿色）闪烁，数据发送完成后熄灭；无数据发送时，绿色指示灯亮起，提示模块不能正常工作。上行数据（仪表向电脑返回数据）时，指示灯（绿色）闪烁，数据接收完成后熄灭；在仪表没有返回数据时绿色长亮或闪烁，提示仪表故障或线路故障。 |
|
3.过载指示灯 |
MBus端短路或者过载时，该指示灯（红色）长亮，模块进入保护状态，此时需断开负载，模块自动恢复。 |
常见问题排除
|
问题 |
处理方法 |
|
1.接入电源后，CPU指示灯不亮 |
检查供电口接触是否可靠。 |
|
2.下行数据时，通信绿色指示灯没有闪烁 |
检查 USB 端口选择是否正确，同时确认驱动是否安装正确。 |
|
3.无数据发送，通信指示灯绿色灯长亮或闪烁 |
模块已经出现故障，请联系厂家返修。 |
|
