工作原理
专为解决RS485总线通信中信号干扰，距离受限以及设备间电气隔离需求而设计的高性能通信接口设备。
产品概述
该产品采用先进的光电隔离技术和信号再生放大技术，能有效增强RS485信号的抗干扰能力，延长通信传输距离，确保数据在复杂的工业环境下稳定。
产品性能简介
1.光电隔离技术
2. 1路485转2路485
3. 异步半双工
4. 双向通讯
5. 数据传输透明
|
硬件参数： |
|
接口标准：4兼容EIA/TIA 的RS485接线端子 |
|
供电：AC/DC 12-24V |
|
波特率：0~115200bps(自适应) |
|
通讯协议：不受软件协议限制 |
|
通讯距离：仅用一个中继器延长1200m(9600bps时) |
|
级联：RS485端最多可级联增强型RS485设备128个 |
|
支持点数：单个RS485接口最大支持32个节点(节点距离) |
|
使用环境：单-10-70℃， 5%-95%无凝露 |
|
传输介质：双绞线或屏蔽线 |
|
安装方式：导轨式 |
|
指示灯说明： |
|
通讯指示灯TX, RX |
|
数据发送/接收时，TX/RX指示灯闪烁，提示模块正常数据收发；如果有数据通讯但是指示灯不闪烁，模块可能有故障。 |

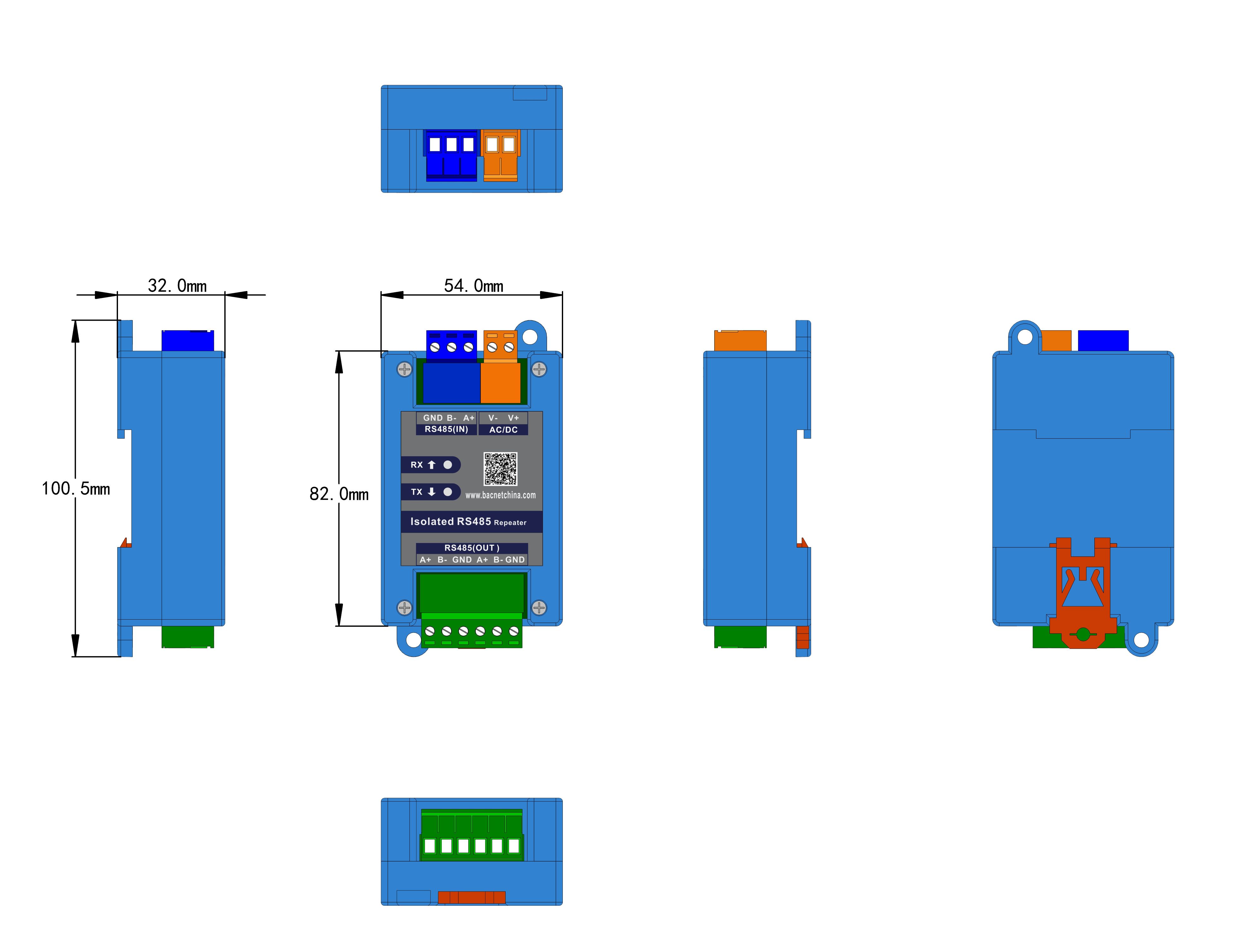

尺寸图
原理图

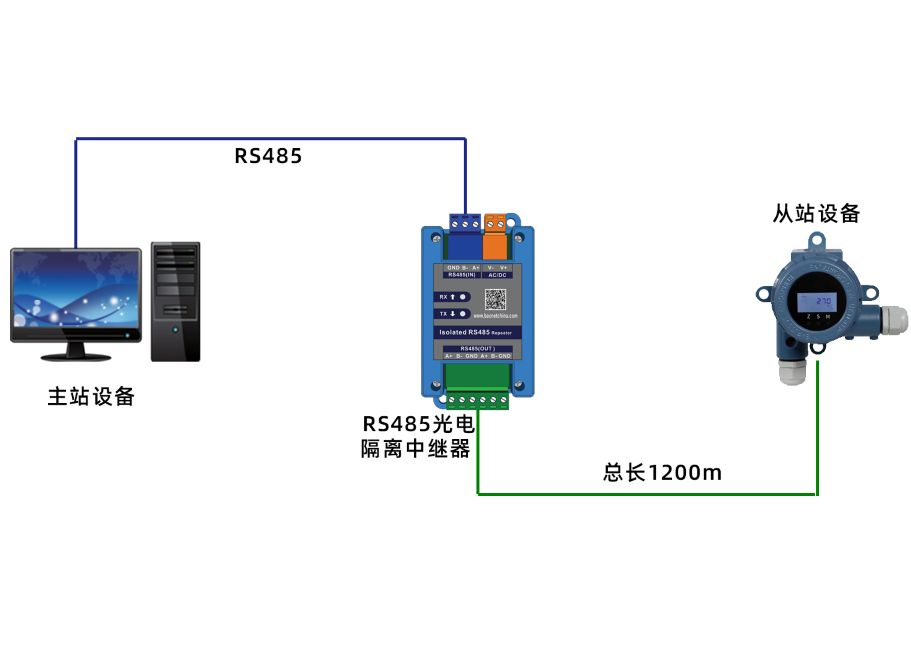

点对点：连接一个485输出设备，通讯距离延长1200m。

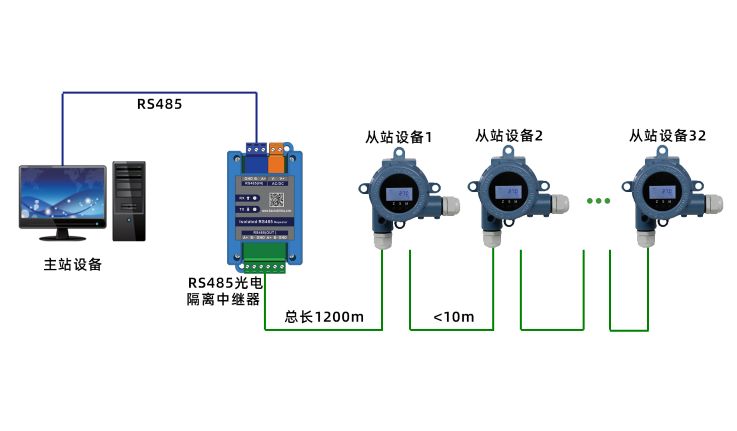

点对多：连接32个485输出设备，相邻485设备距离不超过10m，延长总线总长1200m。

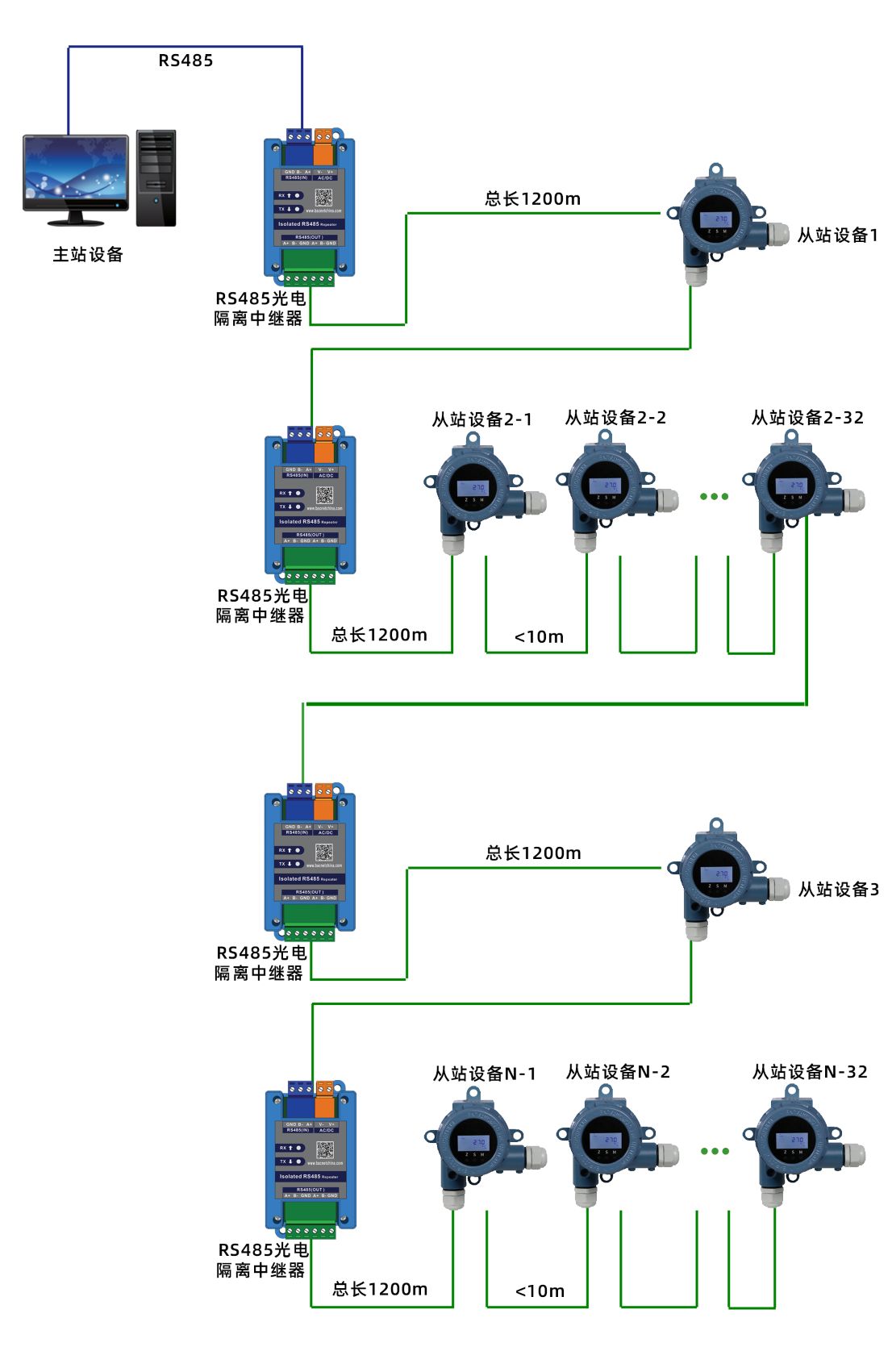

级联连接：接N个485中继器，无限延长RS485通讯距离，扩展更多485设备，最大共支持连接128个设备。
|
