产品型号：HMI1004-Lite-E
功能描述：
物联网关HMI1004-Lite-E (1个网口，4个RS485串口，动态支持1024点)支持采集Modbus RTU /TCP、Simulator同时转发为BACnet IP 、Modbus RTU/TCP服务器。同时具有个人微信报警、企业微信报警、钉钉报警，MQTT服务(支持迅饶云平台和新奥云平台)、工程上传云端等功能。网关使用X2View软件做配置 (不带组态功能)。用户可根据现设备的点表进行配置，转成标准BACnet IP、Modbus RTU/TCP，上传到硬件网关中，BACnet/Modbus客户端就可以通过网关访问现场设备的数据。 注意：网关采集端Modbus寄存器10进制地址是从1(Base1)开始，16进制地址从0(Base0)开始；转发端的Modbus寄存器基地址都是从1(Base1)开始。
应用领域：
应用在楼宇自控系统或工业领域连接Modbus RTU设备，用于解决江森的Metasys、霍尼的EBI或 Niagara、西门子的Insight或Desigo CC、施耐德的EBO等楼控组态软件集成非BACnet设备的问题；同时解决了Citect、IFIX、RSVIEW、WinCC、组态王、力控等组态软件通过网口的Modbus TCP协议集成串口Modbus RTU设备，如PLC、DDC、温控器、电梯、空调、UPS、消防、智能照明、电表、水表等。
运行环境：
X2View组态软件支持Win7、Win8、Win10、 Win11、Win Server 2008、Win Server2016等各种操作系统。
硬件网关内部自带WEB服务器，支持谷歌Google Chrome、微软Microsoft Edge、苹果Safari、火狐Mozilla Firefox、Opera及360极速模式等浏览器。
支持寄存器类型及个数
注意：网关寄存器个数是动态支持1024点，每种寄存器最多可建网关支持总点数。
支持的BACnet寄存器类型及最大点数如下表。
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI（只读不写） |
1024（0~1023） |
|
AO（可读可写） |
1024（0~1023） |
|
AV（可读可写） |
1024（0~1023） |
|
BI（只读不写） |
1024（0~1023） |
|
BO（可读可写） |
1024（0~1023） |
|
BV（可读可写） |
1024（0~1023） |
|
MSI（只读不写） |
1024（0~1023） |
|
MSO（可读可写） |
1024（0~1023） |
|
MSV（可读可写） |
1024（0~1023） |
支持的Modbus寄存器类型及最大点数如下表。
|
Modbus寄存器类型 |
Modbus寄存器个数 |
|
0X(Coil Status)可读可写 |
1024（1~1024） |
|
1X(Input Status)只读 |
1024（1~1024） |
|
4X(Holding Register)可读可写 |
1024（1~2048） |
|
3X(Input Register)只读 |
1024（1~2048） |
注意：4X和3X寄存器地址=BACnet的寄存器地址*2+1
0X和1X寄存器地址=BACnet的寄存器地址+1
|
软件特点： |
| -绿色免安装，支持中英文； |
|
-支持采集ModbusRTUClient、ModbusTCPClient、Simulator； |
| -支持转发为BACnet IP、Modbus RTU/TCP、MQTT服务器(支持迅饶云平台和新奥云平台)； |
| -支持MQTT服务、工程上传云端等功能； |
| -支持图形化编程、JS和PLC混合编程、时间表定时控制、触发器、用户管理、用户权限； |
| -支持微信报警、企业微信报警、钉钉报警； |
| -支持Web浏览，查看实时数据； |
|
| -配置软件X2View配置工程方便，1024个点10分钟内即可完成。 |
|
|
|
硬件参数： |
|
| 系统：Linux |
处理器：1核1.2GHz |
| 内存：1G高性能内存 |
尺寸(L×W×H)：109mm*96mm*31mm |
| Flash：8G |
重量：300g |
|
电源：AC/DC 12~24V |
材质：镀锌板 |
|
功率：8W |
安装方式：导轨式 |
|
串口：4个全隔离RS485 |
温度：-20℃～+70℃(工作) -40℃～+85℃(储运) |
|
网口：1个10M/100M工业网卡 |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
| |
|
|
HMI1004-Lite-E现场应用原理图

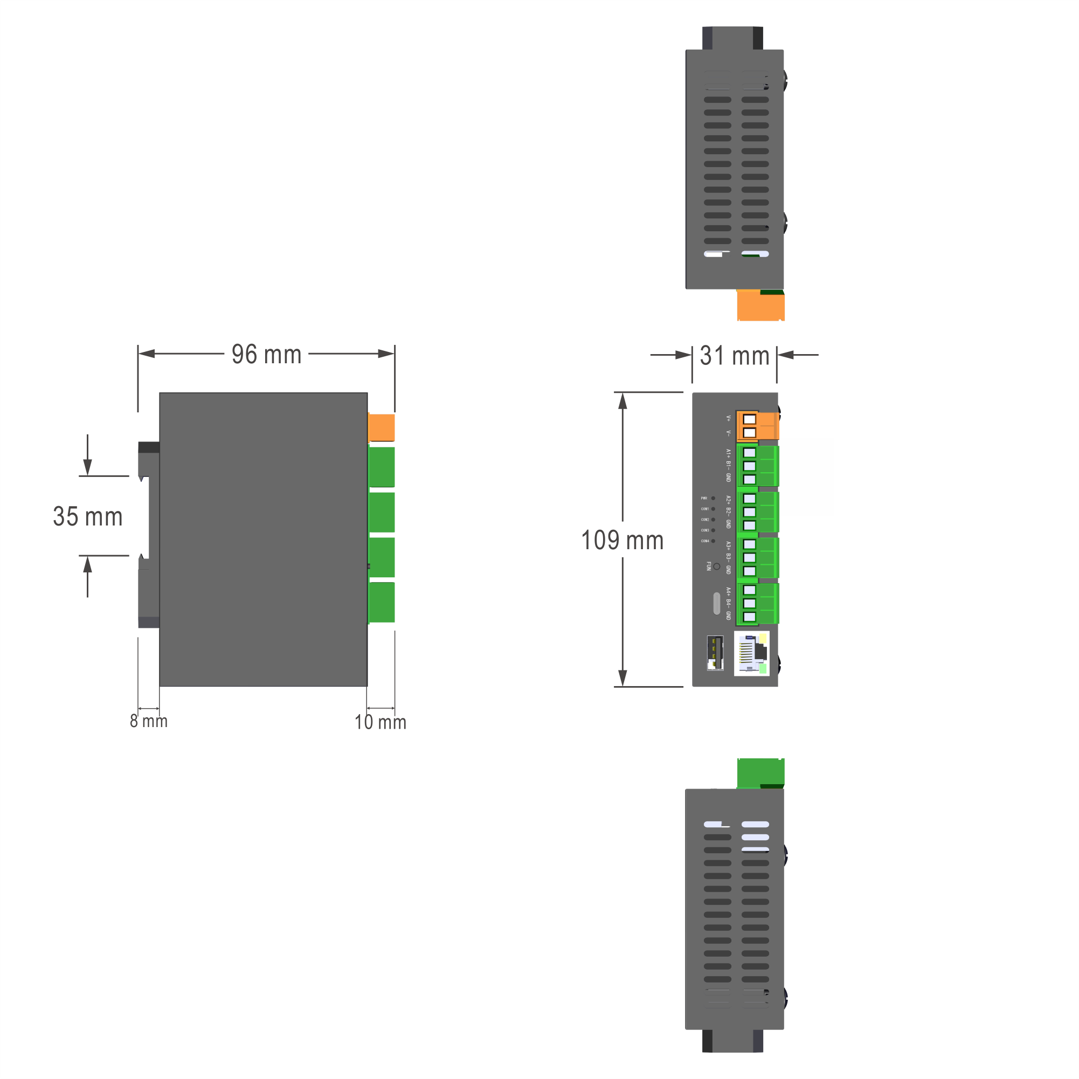

尺寸图
|
相关资料 |
下载 |
|
使用说明书 |
下载 |
|
采集端协议列表 |
下载 |
|
通讯连接说明书 |
下载 |
|
X2View配置软件 |
下载 |
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。
| |
