一、项目背景
Modbus多主站同时访问多个从站通讯解决方案。
二、需求分析
2.1 问题描述
工业通讯中，Modbus RTU通讯机制的总线上只允许有一个主站，也就是说允许一主多从的情况存在。那如果是有两个或者三个ModbusRTU主站想要同时访问多个从站设备，也就是多主多从的访问机制，那该怎么实现呢？
2.1 网关介绍（产品链接）
X2Modbus软件相当于一座通信桥梁，将常用的Modbus通讯协议转成多个Modbus从站，使得多个不同的上位机主站（触摸屏、PLC等）可以同时访问个从站设备。通过迅饶的MOD2004-Lite网关即可实现该功能。
三、方案设计
3.1 方案介绍
迅饶的产品再次给我们提供了一条有效的解决方案——Modbus网关。它将现有的Modbus通讯协议转成多个Modbus从站，使得不同的上位机主站可以同时访问多个从站设备。在实际应用中也很好地帮我们解决了问题。

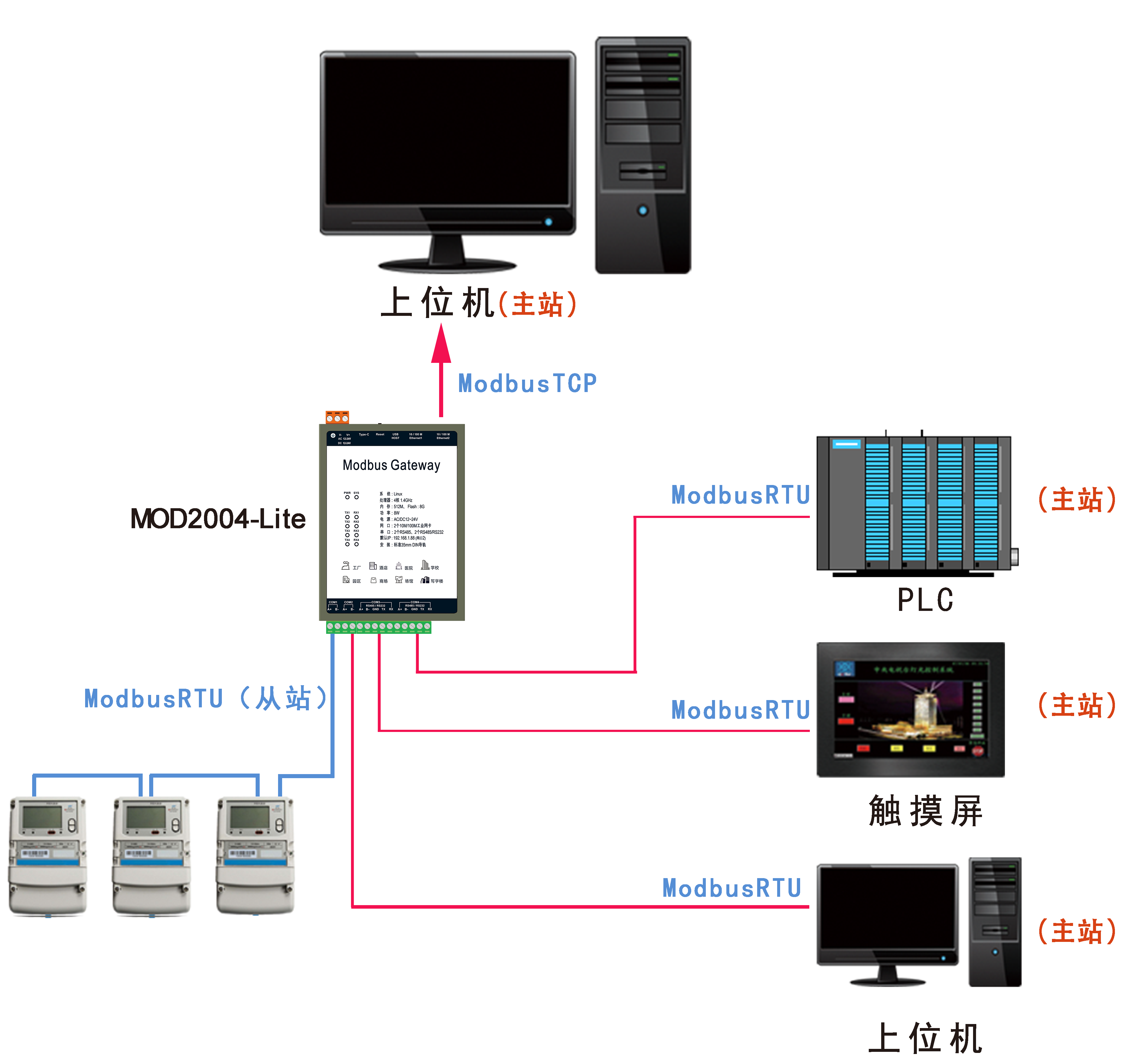

3.2 系统架构
3.3 方案详细说明
首先需要用MOD2004-Lite网关其中的一个Com1口连接从站设备，并且定义所要读取的通讯点位参数（网关Com1作为Modbus主站），网关不停的在轮询读取从站设备数据；
最终网关不断采集ModbusRTU从站数据，然后将读到的数据分别响应给三家不同的ModbusRTU主站，主站之间彼此独立，互不影响。另外网关还可以作为ModbusTCP服务器，将读到的数据同时响应给多家ModbusTCP客户端软件。
应用实例
一、项目背景
霍尼韦尔新总部大楼设备集成。
二、需求分析
2.1 问题描述
原本这些电表直接通过现有Modbus通道集成到EBI上位机对应的HEM能耗管理平台，但是所用电表厂商Elster也有一套自己的能耗管理平台Enacto。如何把整条电表的数据一分为二，被两套不同的系统同时访问而不冲突又成为现实问题摆在我们面前。
2.1 网关介绍
X2Modbus软件相当于一座通信桥梁，将常用的Modbus通讯协议转成多个Modbus从站，使得不同的上位机主站（触摸屏、PLC等）可以同时访问一个从站设备。
三、 方案设计
3.1 方案介绍
迅饶的产品再次给我们提供了一条有效的解决方案——Modbus网关。它将现有的Modbus通讯协议转成多个Modbus从站，使得不同的上位机主站可以同时访问多个从站设备。在实际应用中也很好地帮我们解决了问题。
3.2 系统架构
<略>
3.3 方案详细说明

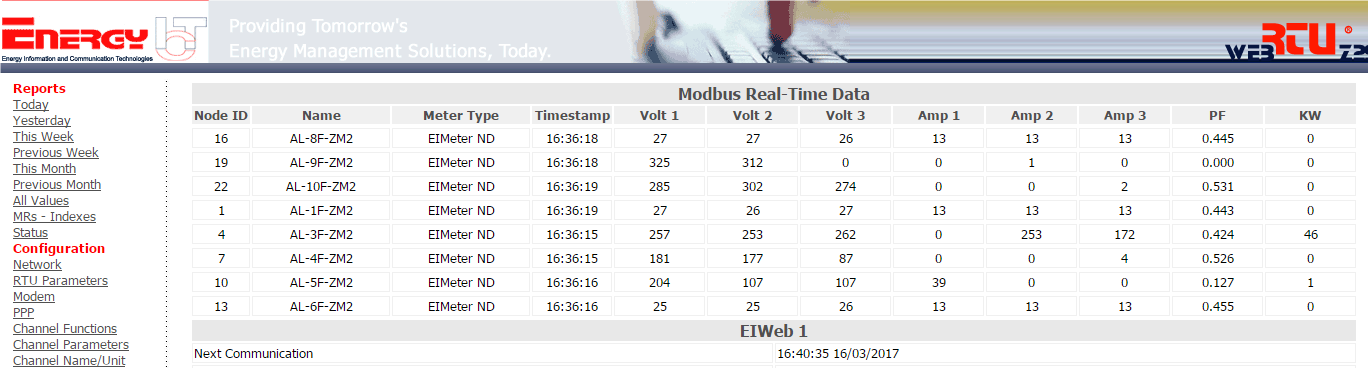

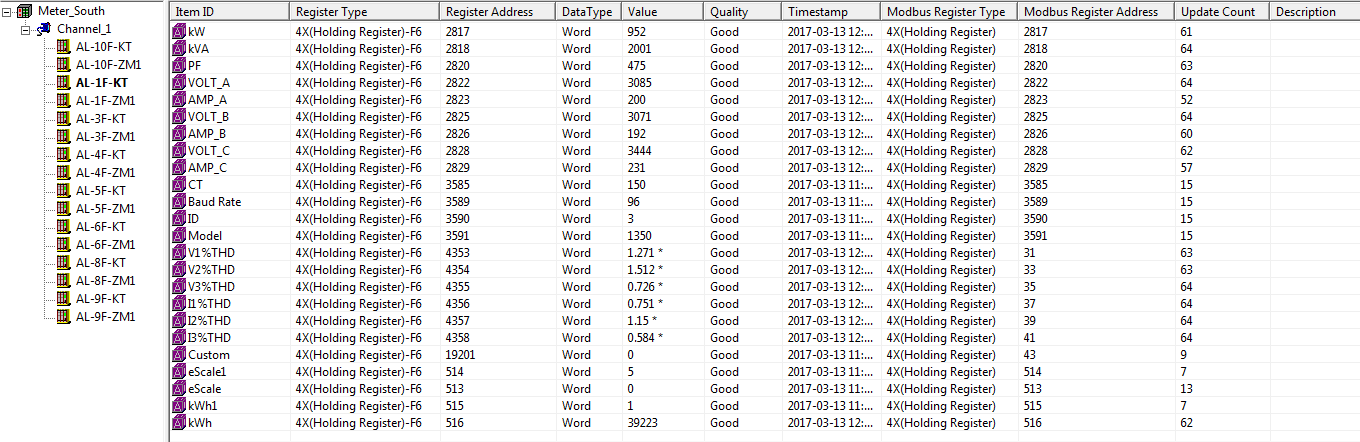

Modbus网关COM1采集电表数据，COM2定义为RTU Server将原始数据给还到Elster RTU网关，而网口直接通过Modbus TCP进到EBI。根据实际调试发现，2路串口的通信参数一致，只需在Modbus网关内部建立和电表一一映射的寄存器地址即可。最终电表的数据无缝对接到了EBI服务器和Elster能耗管理平台，而且通讯非常稳定。
四、总结
在这次项目调试遇到通讯及协议转换问题时，通过迅饶提供的解决方案，让我们的调试效率大大提升。
|
