功能描述
硬件网关HMI1031-HDMI-EMS配合组态编辑软件X2View可实现现场数据采集，并直接转为组态画面进行数据实时监控。迅饶能源管理网关实现对水、电、燃气、冷/热源等数据进行采集计量、计费、保存和归类，并有峰谷平用电记录。同时对电能按照明插座用电、动力用电、空调用电、特殊用电进行分项计量。经过分析计算，能源数据可以各种形式（表格、饼图、柱状图等）加以直观的展示。

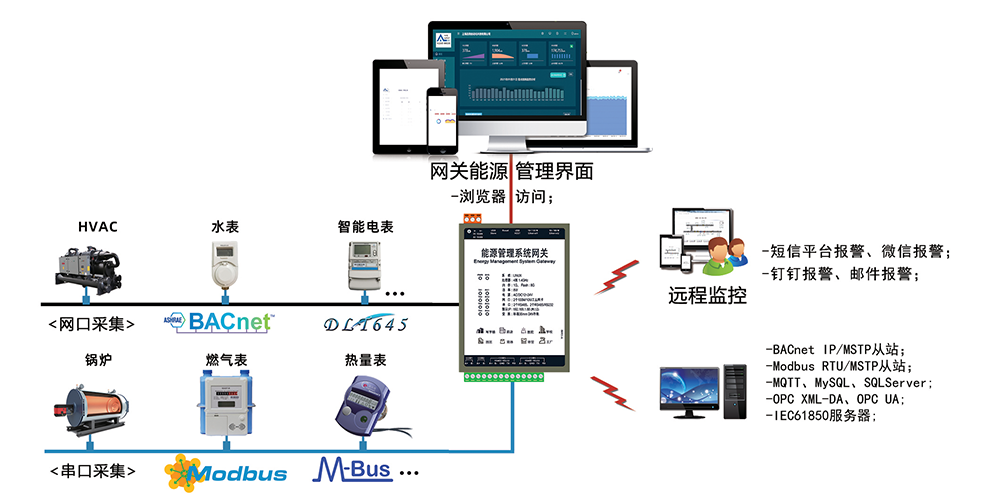

工作原理
HMI2004-EMS网关采集到的点位信息，在X2View中通过“驱动配置”、“组态画面”编辑成组态，然后将组态发布在网页端，最终可通过电脑或移动客户端访问组态，实现监控功能。
运行环境
软件支持Win 7/Win8/Win10/Win Server 2003/Win Server2008等多种操作系统。
软件自带WEB支持IE9及以上版本，Opera、苹果的Safari、Google Chrome、火狐浏览器等。
支持寄存器类型及个数
网关支持BACnet IP/MSTP服务器，该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建2048个点。
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI （只读不写） |
2048（0~2047） |
|
AO（可读可写） |
2048（0~2047） |
|
AV （可读可写） |
2048（0~2047） |
|
BI （只读不写） |
2048（0~2047） |
|
BO（可读可写） |
2048（0~2047） |
|
BV（可读可写） |
2048（0~2047） |
|
MSI （只读不写） |
2048（0~2047） |
|
MSO（可读可写） |
2048（0~2047） |
|
MSV（可读可写） |
2048（0~2047） |
支持寄存器类型及个数
网关支持Modbus RTU /TCP服务器，该服务器的支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建2048个点。
4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1；
0X和1X寄存器地址 = BACnet的寄存器地址+ 1；
|
Modbus寄存器类型 |
Modbus寄存器个数 |
|
0X(Coil Status)可读可写 |
2048（1~2048） |
|
1X(Input Status)只读 |
2048（1~2048） |
|
4X(Holding Register)可读可写 |
2048（1~2048） |
|
3X(Input Register)只读 |
2048（1~2048） |
|
软件特点： |
|
-绿色免安装，支持多国语言; |
|
-支持300多种协议采集并转为BACnet服务器、Modbus服务器、IEC61850服务器、OPC UA服务器、MQTT服务器; |
|
-支持用户能耗数据的统一汇总和管理; |
|
-支持峰、谷、平耗能分析; |
|
-支持饼状图、折线图、柱状图直观展示； |
|
-支持年、月、周、日报表； |
|
-具备导入导出，筛选和存储功能; |
|
-支持用户权限分级，实现不同权限用户登陆操作; |
|
-支持操作日志，方便管理人员查询; |
|
-配置软件X2View配置工程方便， 2048个点30分钟内即可完成; |
|
硬件参数： |
|
| 处理器：4核1.4GMHZ |
电源：AC/DC 12~24V |
| 内存：1G 高性能内存 |
Flash：8G |
| 系统：LINUX系统 |
功耗：8W |
| 重量：250g |
材质：铝合金外壳 |
|
安装方式：导轨式 |
尺寸(L×W×H)： 142mm×91mm×35mm |
| 接口：2个网口，4个RS485接口 |
温度：-20～70℃(工作) -40～80℃(储运) |
| 网络：2个高性能100M/10M以太网接口,支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
|
相关资料 |
版本 |
大小 |
下载 |
|
说明书下载 |
3.0 |
5.3M |
下载 |
|
通讯连接说明书 |
3.0 |
29.9M |
下载 |
|
WEB组态软件 |
1.0 |
167M |
下载 |
 采集端协议列表.pdf
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。
|
