常州希尔顿酒店是一家新建的大型综合性商务酒店，现场利用BACnet协议转换网关（3台），采集西门子PLC（200系列PPI和S7 Network两种接口），还有约克空调（Modbus RTU）机组上的进出水温度，然后将这采集上来的300多个点的数据通过网关内部转换成BACnet MS/TP协议接入江森NAE网络控制器，最终集成到江森Metasys系统。这样就可以在江森Metasys系统上进行组态，从而可以监控现场的各种设备。

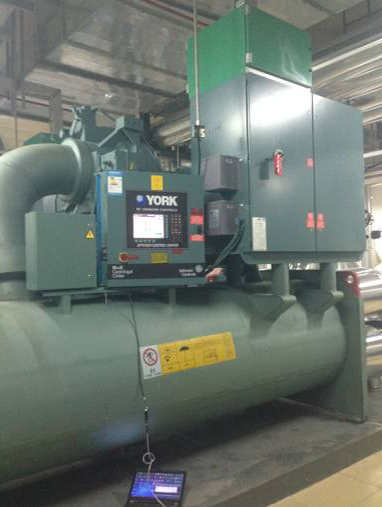

图1 约克空调机组

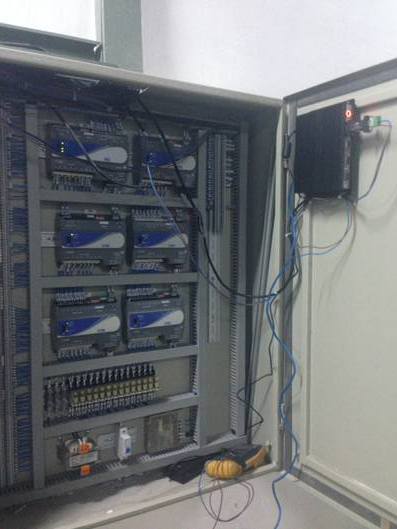

图2 BACnet网关

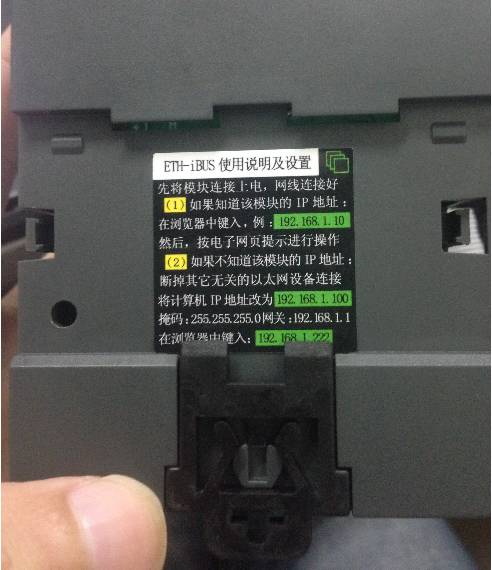

图3 西门子200以太网通讯模块

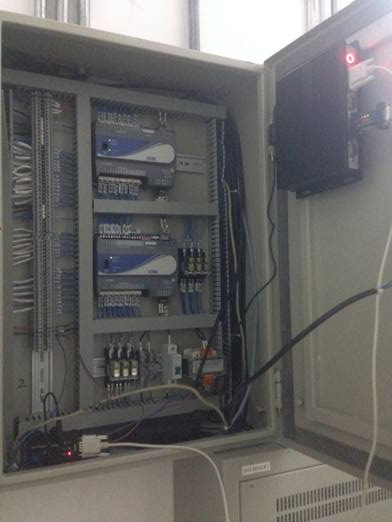

图4 BACnet网关
从控制器上可以获取温度、湿度、开关机状态灯数据，从而在江森Metasys系统中进行远程控制室内温度，也可以通过网关获取空调开关机状态。

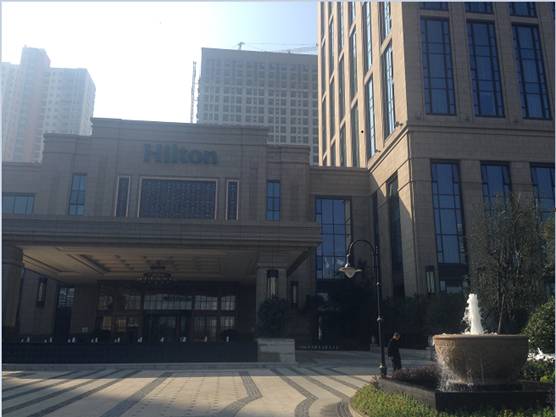

图5 常州希尔顿酒店 |
